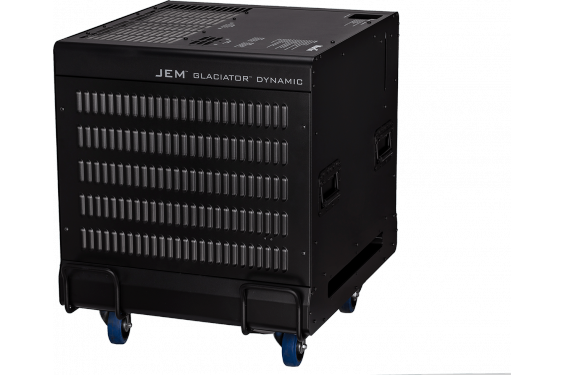

MARTIN - Machine à fumée JEM GLACIATOR DYNAMIC (Neuf)

Caractéristiques techniques :

Données physiques

- Taille avec roulettes (L x l x H)  785 x 648 x 769 mm

- Taille sans roulette (L x l x H) 785 x 648 x 636 mm

- Poids (sans fluide) : 124 kg

Performances

- Volume couvert : 80 m3 /minute

- Consommation de liquide, production continue maximum :  70 ml/minute

- Production d'effets : continue

- Délai de préparation (minimum) : 5 minutes

- Délai de préparation (production optimale) : 7 minutes

 Commande et programmation

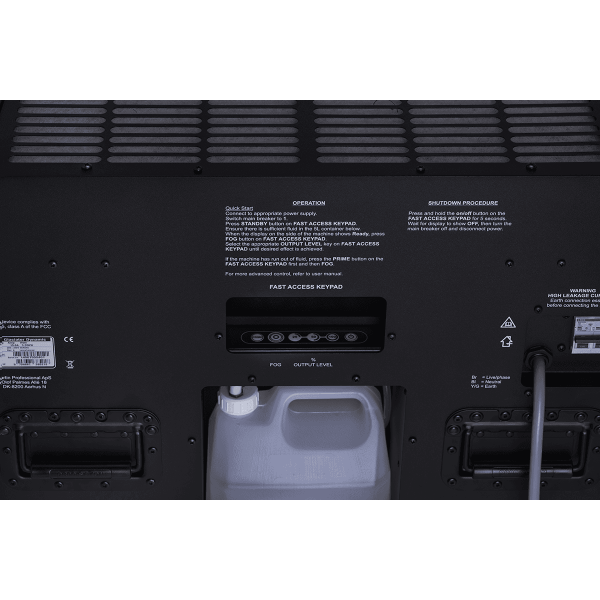

- Options de commande : Télécommande numérique intégrée, clavier d'accès rapide, DMX/RDM, maître/esclave

- Paramètres de commande : Production continue ou gérée par temporisateur

- Ventilateur/fumée lourde : Production contrôlée proportionnellement, 0 - 100 %

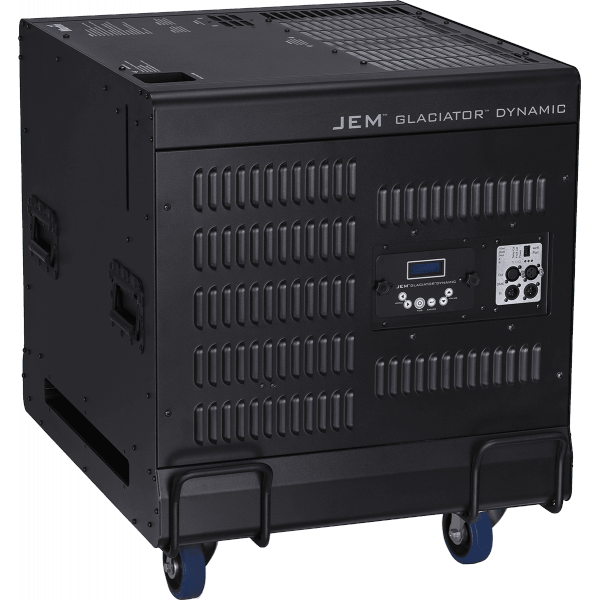

- Paramètres et contrôle : Panneau de commande avec écran LCD rétroéclairé et interface utilisateur à 6 boutons ou via RDM

- Canaux DMX : 1, 2

- Conformité DMX : ANSI E1.11 - USITT DMX512-A

- Conformité RDM : ANSI/ESTA E.120 RDM

Construction

- Boîtier : Acier

- Couleur : Noir

- Transportabilité : Roulettes amovibles

- Indice de protection : IP20

- Échangeur thermique 2500 W, protection thermique

- Pompe à liquide, liquide à fumée lourde : Piston oscillant, pression élevée

- Pompe à liquide, condensat récupéré : Piston péristaltique, faible pression

- Gestion des liquides, liquide à fumée lourde : Capteur de niveau de liquide bas, scellé pour le transport

- Gestion des liquides, condensat récupéré : Jauge visuelle, réservoir éclairé par LED

- Réservoir de liquide, liquide à fumée lourde : Réservoir extensible de 5 l avec raccord à connexion rapide ou source externe

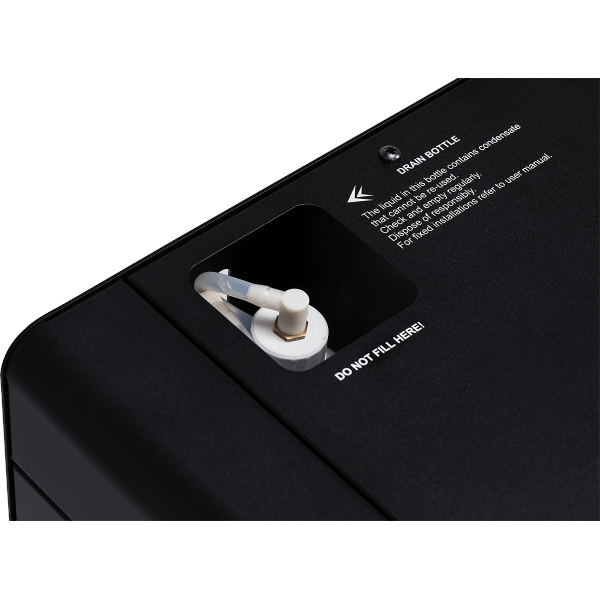

- Réservoir de liquide, condensat d'eau : Réservoir extensible de 0,5 l avec raccord à connexion rapide ou source externe

- Réfrigération : Système à boucle fermée, ventilateurs de condensateur à vitesse variable, soupape de détente électronique

- Contrôle de la réfrigération : Commande électronique PWM

- Réfrigérant : R407F, 0,95 kg

- Télécommande : Télécommande numérique intégrée  avec câble de 5 m XLR 3 broches

- Longueur du câble de la télécommande (max.) : 25 m

Options :

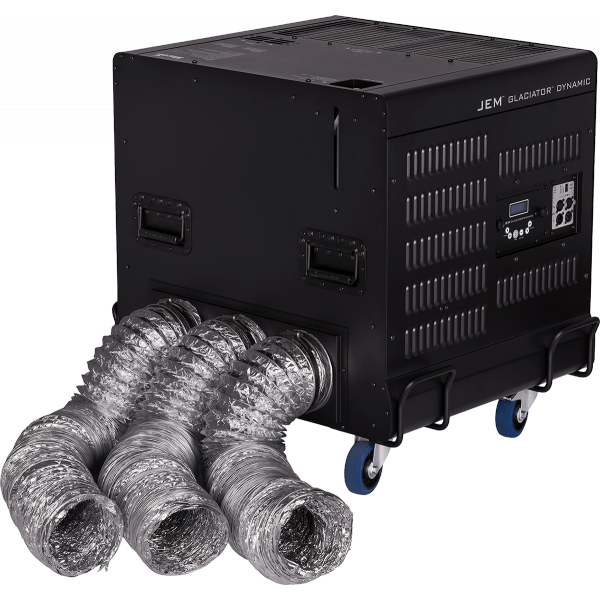

- Kit de conduits en option : Adaptateur de conduits triples en acier noir avec 3 flexibles de conduits souples de 5 m  et 150 mm de diamètre externe + 3 colliers de serrage en acier inoxydable, vis sans fin, vis hex

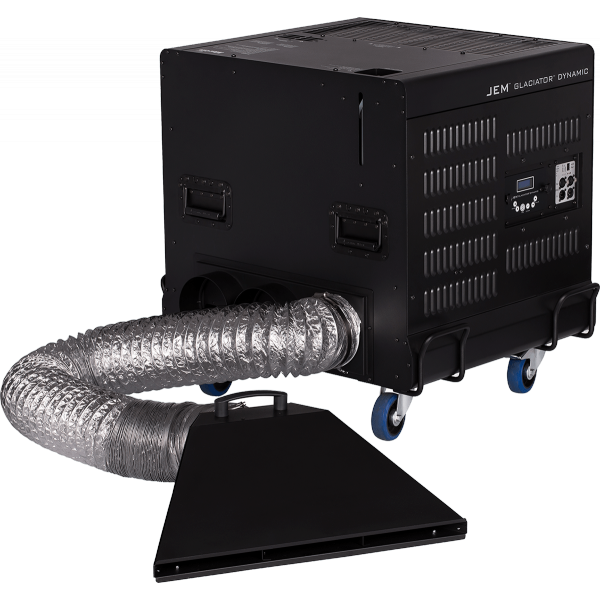

- Lame de fumée en option : Sortie de 150 mm en acier noir, avec 1 collier de serrage en acier inoxydable, vis sans fin, vis hex

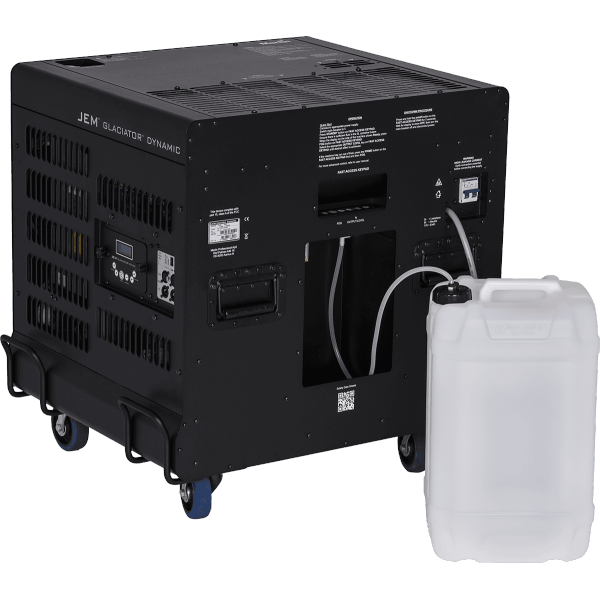

- Kit de liquide externe en option : Réservoir de liquide étanche de 25 l, tuyau en silicone de 1,5 m, 8 mm de diamètre externe et 6 mm de diamètre interne, raccord pipetta

- Housse souple en option : Extérieur en PVC ultra-robuste noir, intérieur avec rembourrage en nylon brossé, système de fermeture velcro, poche de voyage PAL transparente

Installation

- Orientation : Horizontale uniquement

- Emplacement Dans un endroit sec uniquement, Espace autour de la machine 60 cm

- Conduits : En option, longueur max. 10 m

Raccordements

- Alimentation CA : Câble réseau souple fixe, 3 x 4 mm2 (6 AWG), 3,3 m

- DMX/RDM entrée/sortie : XLR verrouillable à 3 et 5 broches

- Télécommande : XLR verrouillable à 3 broches

- Micrologiciel : Prise AVR

- Entrée du liquide, liquide à fumée lourde : Embout à barbillon en laiton, 6 mm

- Sortie du liquide, condensat : Embout à barbillon en laiton, 6 mm

Caractéristiques électriques

Alimentation CA : 208 - 250 V monophasé, 50/60 Hz

- Consommation électrique normale, veille 10 W

- Consommation électrique normale, maximum : 3500 W Bloc d'alimentation Alimentation à découpage électronique auto-adaptative

- Disjoncteur réenclenchable intégré : 25 A, 240 V max., 50/60 Hz

- Courant d'appel RMS demi-période à 230 V, 50 Hz : 20 A

Puissance et consommation

220 V, 50 Hz : 3350 W, 16,9 A, PF 0,96*

230 V, 50 Hz : 3350 W, 15,6 A, PF 0,96*

240 V, 50 Hz : 3350 W, 15,2 A, PF 0,96*

Ces valeurs ne sont pas les valeurs maximales, mais les valeurs générales. Les mesures sont réalisées à la tension nominale, avec un écart possible de +/-10 %.

FP = facteur de puissance

Caractéristiques thermiques

- Refroidissement : air forcé, faible bruit

- Température ambiante maximum (Ta max.) : 35° C

- Température ambiante minimum (Ta min.) : 5° C

- Température de la surface externe, état stable : 30° C

- Dissipation thermique totale, inactif (calculée, +/-10 %) : 2241 BTU/h

- Dissipation thermique totale, pleine charge (calculée, +/-10 %) : 11 430 BTU/h

Acoustique

- Niveau sonore moyen, production de fumée lourde maximum : 61,1 dBA

- Niveau sonore moyen, veille : 54,2 dBA

 Validations

- Sécurité UE : EN 60335-1+A11 CEM

- UE : EN 61000-6-1, EN 62233 Immunité

- UE : EN 61000-6-1+A1

Accessoires inclus :

- Réservoir de liquide 5 l : P/N 34300506

- Réservoir de liquide 0,5 l : P/N 34300515

- Télécommande numérique JEM Glaciator Digital : P/N 92765050

- Manuel d'utilisation : P/N 35010046 (version imprimée uniquement)

Accessoires

JEM Glaciator Dynamic, Kit de conduits : P/N 92625020

JEM Glaciator Dynamic, Lame de fumée : P/N 92625025

JEM Glaciator Dynamic, Housse souple : P/N 92625030

Kit de réservoir externe de liquide JEM, 25 l : P/N 92620035

Liquides homologués

JEMTM Low-Fog Fluid, Quick Dissipating
JEMTM Low-Fog Fluid
JEMTM Low-Fog Fluid, High Density
Martin® Pro-Clean and Storage Fluid
.
